线路板打样时要求板厂做阻抗线,板厂调整建议,非常有用,值得收藏
返回列表 来源: 发布日期: 2020.05.25

      近期设计方案了一块四层板pcb,由于是髙速电源电路,有阻抗配对的规定,因此在发送给PCB厂线路板打样时,特殊特定了什么线要做阻抗线。自己得出的做板规定是那样的。

有阻抗配对规定的线有人下单端50欧姆频射线,有90欧姆的USB差分线,也是有100欧姆的DDR差分线,如下图图示,

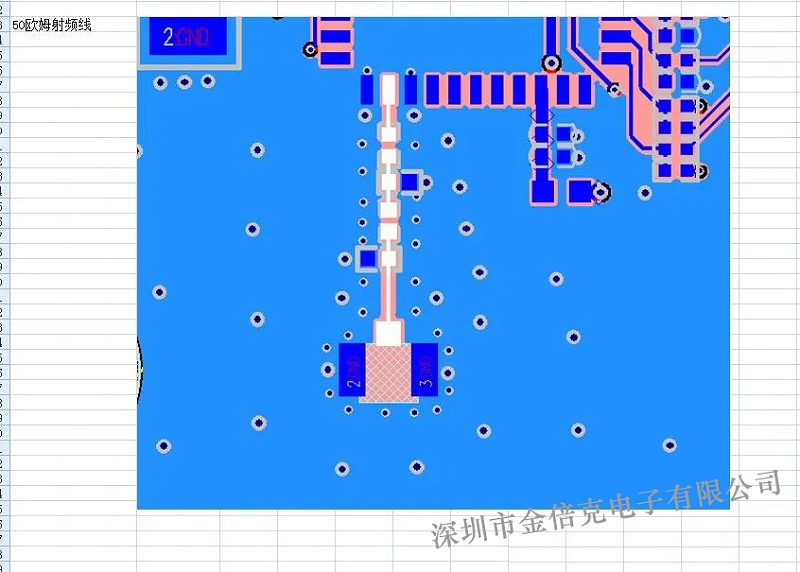

50欧姆频射线阻抗:

PCB打样

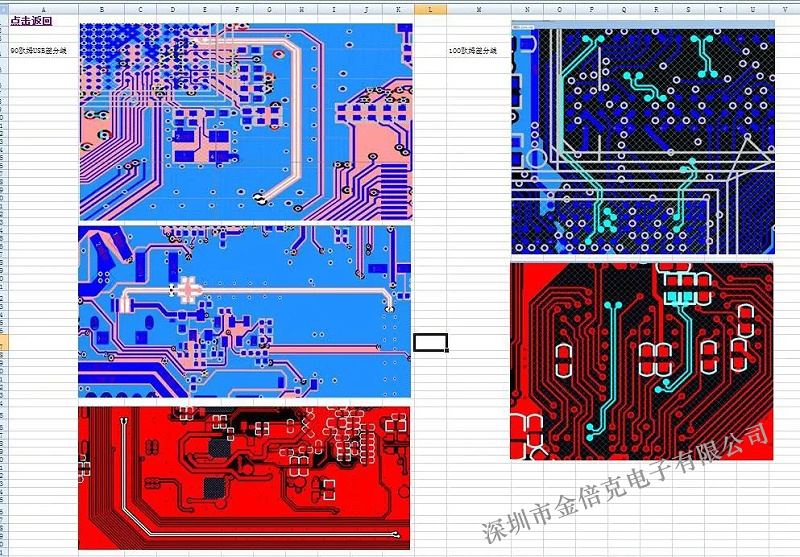

90欧姆usb差分线和100欧姆DDR差分线阻抗:

PCB打样

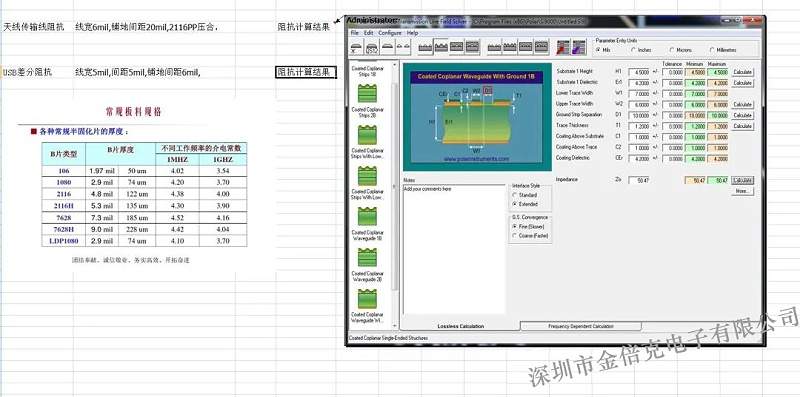

自己简易测算了所述阻抗线的阻抗,半干固片要2116,参照平面图的高宽比按4.5mil计算出来,电极化指数用4.2,铜厚1zo。单端频射线图形界限走6mil,间隔10mil,算下单端布线的阻抗是50.47欧姆。

PCB打样

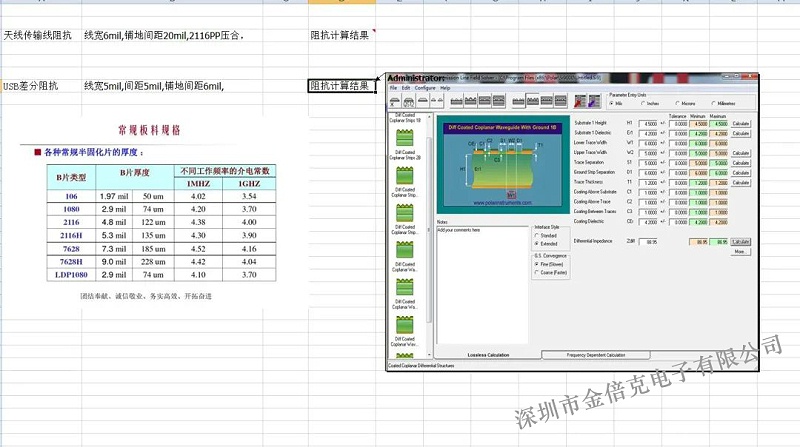

usb差分线图形界限离开了5mil,间隔是5mil,线到地的间隔是6mil,算出去的結果是88.96欧姆。

PCB打样

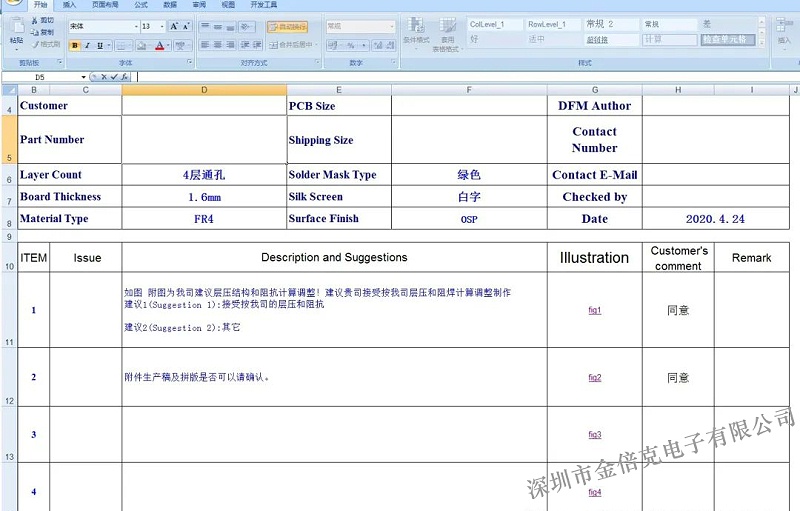

以后板厂评定后意见反馈回家的压层和阻抗测算调节提议是那样的,

PCB打样

        从板厂意见反馈回家的信息内容能够了解,板厂用的板芯厚是1.2mm,半干固片要的是3313PP,薄厚是0.毫米,计算成mil应该是大约是2mil。

        50欧姆单端频射线不用调节,依照板厂的压层方法计算的阻抗是51.77欧姆,能够考虑阻抗规定,90欧姆usb差分线必须由纸稿的5mil图形界限,5mil间隔调节到5.5mil图形界限,4.5mil间隔,推算出来的阻抗是89.89欧姆,才可以符合要求。100欧姆的DDR差分线不用调节,依照板厂的压层方法计算的阻抗是99.42欧姆,符合要求。
