分析pcb打样有什么用?一起来看看
返回列表 来源: 发布日期: 2021.12.04

深圳做pcb打样的电子厂非常多,很多非专业内的人其实都并不了解,这些打样电子厂到底是干什么的,打样这么多pcb有什么用途等等,这些其实在专业做电子这一块的人就比较清楚了,或者说大型制造车间的工人应该也比较了解。当然pcb打样 只是pcb生产过程中的一种环节而已。打样成功觉得没问题,就可以批量生产

1、pcb应用层面非常广,我们生活中很多常见电子用品的电路板、线路板都是由各种pcb组装而成

常见的pcb非常多,比如手机、电脑,比如我们看到的电气设备上就由很多项pcb组装成功的,这些都是我们日常生活中所见的。

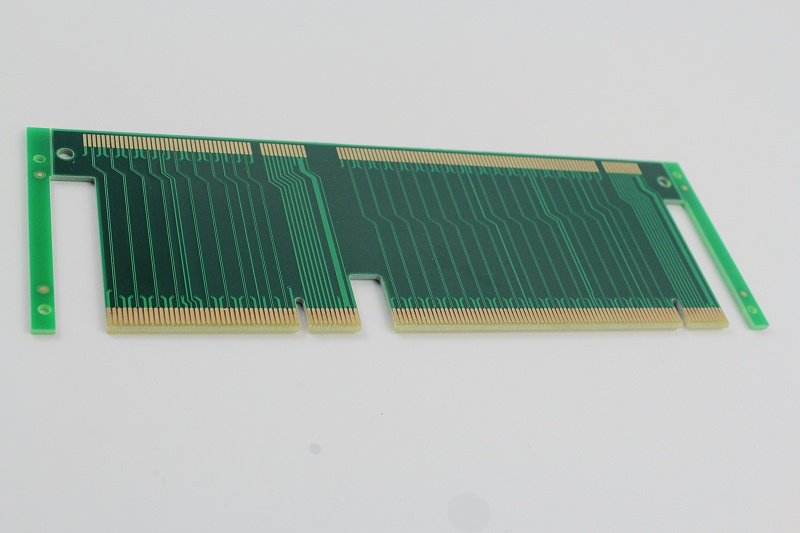

金倍克:pcb打样,hdi,pcb板,pcb线路板,线路板的所用配图

2、pcb打样只是一种制造形式而已

pcb的生产涉及到多个环节,涉及到的生产制作方式非常多,打样只是其中的一种环节而已,打样的目的就是测试设计的是否合理,通过打样可以看设计效果,此外,打样也是判断线路板合理性的方式,如果有什么问题也可以及时修改,如果没有打样直接生产,这就麻烦了,因为万一出现问题,就会报废!而通过打样可以发现不足,及时的修改!

如何打样?打样一般要提供设计图纸,同时也需要提供一些其他的资料,当然具体看pcb的作用和用途来确定如何打样。

专业的pcb打样厂,给广大市民解决了电路板的检查问题!随着打样厂的增多,当然为广大电子企业朋友们解决了检查问题了,因为打样之后可以更直观的检查电路存在的问题。
