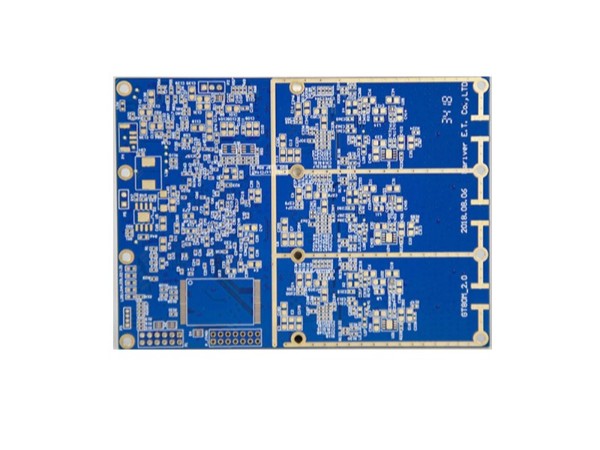

电镀工艺填过孔的高精密pcb在过孔时，经过封装成芯板后能承受住热冲击循环，在一些情况下，例如，在基板厚度为60μm、基底铜为5μm的板上，也可以通过电镀工艺填充直径为100μm的通孔来取代之前的盲微孔。整个工艺与激光打孔后，降低了生产成本，提高了生产效率。

在水平电镀生产线和垂直电镀生产线中，采用不溶性磷铜阳极电镀工艺可以保证镀层达到预定要求，特别是对于以便携式电子产品或集成电路板产品为主的高精密pcb（HDI）而言。该工艺的一个显著优点是能连续地向镀液中供给稳定的Cu2+离子，使镀液中Cu2+离子的浓度稳定在一定的水平上，有利于长时间填充盲孔。

采用卧式脉冲电流电镀生产线，调整镀液参数和镀液条件，是一种新型的超填充高密度互连板通孔工艺。该工艺能成功地填充15μm涂层上凹陷小于10μm的盲孔。新开发的工艺还可以生产50μm宽、线间距的板材。镀层厚度非常均匀。据调查，这种半加成法在薄铜板上镀铜，是制PCB电路板的常用方法。全板化学镀铜的首要任务是改善铜沉淀溶液的组成，调整沉铜参数，在沉铜前的图形转移，在沉铜后填充盲孔，以及电镀用缓蚀剂的闪光腐蚀参数和性能。
